Tìm hiểu về tủ điện
Tìm hiểu về tủ điện là một điều rất cần thiết cho những khách hàng muốn biết thêm về cách sử dụng cũng như cách thiết kế tủ điện công nghiệp hiện nay.
Tủ điện là gì?
Tủ điện công nghiệp là thiết bị khá quen thuộc với con người. Nó có dạng hình hộp chữ nhật, kích thước có thể lớn nhỏ khác nhau nhưng đều chứa bảng thiết bị điện, thiết bị điện: biến thế, cầu dao, biến áp, cầu chì, công tắc… Tùy theo nhu cầu, mục đích sử dụng mà vị trí lắp tủ điện sẽ khác nhau.
Chức năng của tủ điện
Đầu tiên, tủ điện là nơi vừa lắp đặt các thiết bị vừa là nơi bảo vệ thiết bị đóng ngắt, thiết bị điều khiển.Tủ điện còn là nơi đấu nối, phân phối điện dùng trong công tình. Nó còn giúp đảm bảo an toàn khi cách ly hoàn toàn những thiết bị mang điện với người sử dụng.
Phân loại các loại tủ điện phổ biến
Trên thị trường có rất nhiều loại tủ điện nhưng chúng tôi chỉ tổng hợp 7 loại phổ biến nhất. Đây cũng chính là 7 loại mà khách hàng thường yêu cầu chúng tôi thiết kế lắp đặt tủ điện để phục vụ đời sống, công nghiệp.Tủ điện điều khiển trung tâm (MCC)
Tủ điện MCC được chia làm 2 loại: MCC cố định và MCC không cố định. Chính vì thế mà khi nhận thiết kế tủ điện loại này, các đơn vị phải trao đổi với khách hàng để xác định cụ thể nhu cầu.Tủ điện có cơ chế vận hành: Vận hành tại chỗ hoặc vận hành từ xa để thay đổi tốc độ quay của động cơ hoặc làm đảo chiều quay động cơ, đóng ngắt động cơ.
Tủ điện phân phối (DB)
Thiết kế tủ điện điều khiển phân phối DB chuyên dùng cho các nhà máy, phân phối điện năng cho 1 tầng của 1 tòa nhà, trung tâm thương mại. Tủ được phân chia theo các màu sắc: xanh, đỏ, vàng.Các đơn vị nhận làm tủ điện DB phải đảm bảo tiêu chí: gọn nhẹ, đơn giản, thẩm mỹ và an toàn cao.
Tủ điện chuyển mạch (ATS)
ATS là tủ điện chuyển mạch. Nó được sử dụng cho những hệ thống mà phụ tải đòi hỏi phải cấp điện liên tục. Nếu có sự cố mất điện thì nguồn điện thường dùng sẽ từ máy phát điện cấp vì vậy khi thiết kế sơ đồ đấu nối tủ điện, khách hàng cần chú ý đó là hoạt động tự động.Ngoài ra, tủ ATS còn bảo vệ máy phát điện, bảo vệ điện lưới khi có sự cố mất pha, sụt áp…
Tủ điện phân phối chính cho công trình (MSB)
Cách thiết kế tủ điện MSB phải đảm bảo các tiêu chuẩn IEC 60439.Thông thường, mặt sau hay mặt hông, nắp sẽ được thiết kế đơn giản nhằm tạo sự thuận tiện cho người dùng khi tháo lắp. Vỏ của tủ MSB được làm bằng thép mạ kẽm hoàn toàn. Đặc biệt, nó được bao phủ bởi một lớp sơn tĩnh điện an toàn.

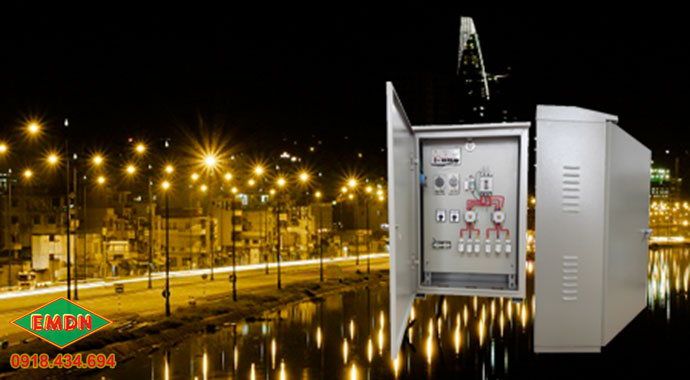

Tủ điện điều khiển chiếu sáng
Trong các công trình đèn chiếu sáng của công viên, trường học, bệnh viện, các công trình xây dựng, cầu đường thì đều cần có tủ điện điều khiển chiếu sáng. Nó giúp việc điều khiển hệ thống chiếu sáng được nhanh chóng, chính xác, đáp ứng các yêu cầu tiết kiệm điện năng.
Tủ điện phòng cháy chữa cháy
Tủ điện phòng cháy, chữa cháy dùng trong các công trình, nhà máy luôn ở chế độ tự động. Có 3 trường họp: Nếu hệ thống phòng cháy rò rỉ nước thì tủ sẽ vận hành bơm bù áp. Nếu hệ thống báo có cháy thì tủ sẽ vận hành bơm điện. Nếu hệ thống mất điện thì tủ sẽ vận hành bơm xăng.
Tủ tụ bù
Loại tủ điện tụ bù công nghiệp được dùng trong những mạng điện hạ thế. Chức năng của nó là bù công suất cho các phụ tải, công suất bù có thể lên đến 600kVAR.
Quy trình thiết kế lắp đặt tủ điện công nghiệp
Như chúng ta đã biết, tủ điện đóng vai trò quan trọng và cần thiết vì vậy mà quá trình thiết kế lắp đặt tủ điện công nghiệp phải tuân theo một quy trình chuẩn. Trước hết, khách hàng cần biết về quy trình thiết kế tủ điện theo yêu cầu:
+ Bước đầu tiên, lập sơ đồ thiết kế mạch, sơ đồ khối của phần điện cần được lắp đặt.
+ Bộ phận có liên quan sẽ khảo sát và chuẩn bị một số vật liệu cần. Khi có đủ vật tư thì kỹ thuật đo đạc kích thước, sắp xếp thiết bị trên bảng điện sao cho hợp lý.
+ Chuẩn bị đầy đủ vật liệu phụ như thanh sắt, rơ le, đầu nối…dùng để lắp trong tủ điện theo đúng quy trình thiết kế tủ điện
+ Tiếp theo là lắp đặt cơ phận lên bảng
+ Test độ an toàn cũng như khả năng cách điện của các thiết bị cơ phận lắp trên bảng và bảng tủ. Quá trình này sẽ phát hiện lỗi sai nếu có và kỹ sư sẽ điều chỉnh kịp thời.
+ Test lại với tải nhỏ hơn, lắp bảng cơ phận vào tủ.
+ Tại các khung, chân của tủ và lắp tủ vào vị trí định sẵn. Sau đó, kéo dây điện từ nguồn hay động cơ vào tủ.
+ Test lại phần dây nối đất, đảm bảo tất cả đều theo tiêu chuẩn thiết kế tủ điện.
Các bước lắp đặt tủ điện
Sau khi làm tủ điện công nghiệp hoàn chỉnh, đáp ứng các yêu cầu thì sẽ chúng ta sẽ tiến hành lắp đặt tủ điện.
+ Tính toán thiết kế tủ điện sao cho thông số chính xác để lựa chọn những thiết bị cần thiết tiết kiệm.
+ Vẽ sơ đồ sắp xếp, bố trí các thiết bị, sơ đồ nguyên lý hoạt động
+ Gia công vỏ tủ điện, lắp đặt vỏ tủ.
+ Sau đó sẽ tiến hành sắp xếp các thiết bị bên trong sao cho logic, gọn gàng nhất
+ Đấu dây dẫn điện đúng theo nguyên lý thiết kế tủ điện
+ Cấp nguồn và tiến hành cho chạy không tải là bước cuối cùng.
Việc thiết kế tủ điện và đi dây theo đúng một quy trình với tuần tự các bước không chỉ giúp quá trình sản xuất, gia công suôn sẻ, đạt năng suất cao mà còn giúp tăng chất lượng của tủ điện.
Cơ sở lắp đặt và thiết kế tủ điện công nghiệp tại miền Trung
Cơ sở mà chúng tôi muốn giới thiệu đến với các bạn chuyên cung cấp các thiết bị điện công nghiệp, đảm bảo các tiêu chuẩn thiết kế tủ điện đó là:
Công ty TNHH Thiết Bị Kỹ Thuật Đà Nẵng
Tại đây, mỗi ngày có hàng chục loại tủ điện được xuất kho đến tay khách hàng, đảm bảo đầy đủ tiêu chuẩn thiết kế tủ điện hạ thế, tụ bù, DB, ATS.
Với kinh nghiệm thiết kế tủ điện nhiều năm liền, EMDN Đà Nẵng tự hào là đơn vị đồng hành với các nhà máy, xưởng sản xuất và được đánh giá cao về chất lượng thiết bị và dịch vụ.
Địa chỉ: 156 Bắc Sơn, Hòa An, Cẩm Lệ, Đà Nẵng.
Liên hệ ngay với công ty qua số: 0236 3767 339 – 0918.434.694 và mail: info@tudonghoadanang.com để nhận bản vẽ thiết kế tủ điện cũng như các hướng dẫn thiết kế mạch tủ điện nhanh chóng nhất.
Bên cạnh thị trường Đà Nẵng sôi động thì họ còn mở rộng với sự phát triển của công ty TNHH Kỹ Thuật Điện – Thiết Bị Kỹ Thuật Bình Định.
Công ty nhận thiết kế tủ điện 3 pha đảm bảo tuân thủ các bước thiết kế tủ điện chuẩn.
Gọi ngay cho số 0256 3794 405 – 0982.434.694 để được đội ngũ kỹ sư hướng dẫn đọc, hiểu các bản vẽ thiết kế tủ điện
Đến ngay số 28/11 Trần Quốc Toản, Phường Đống Đa, Thành phố Quy Nhơn, Tỉnh Bình Định.
Bạn muốn sở hữu tủ điện công nghiệp chất lượng. Bạn muốn hướng dẫn thiết kế tủ điện. Hơn ai hết, công ty là đơn vị hiểu cách làm tủ điện công nghiệp, nhu cầu của khách hàng cũng như khả năng ứng dụng của từng loại tủ. Đừng lo lắng EMDN sẽ giúp bạn một cách tận tình nhất.
